| 設備名稱： | 氣流噴霧干燥機 |
| 設備型號： | QFN-CX-5 |
| 設備規格： | 5KG/h（支持定做） |
| 試機： | 支持試機做實驗 |
| 適用范圍： | 溶液、乳液、懸浮液和糊狀液體原料中生成粉狀、顆粒狀固體產品 |
| 適用場景： | 高?？蒲?、化工、食品、農藥、醫藥、生物行業等 |
| 是否保修： | 全國三年保修 |
| 咨詢電話： | 17317246351 |
一、設備簡介：

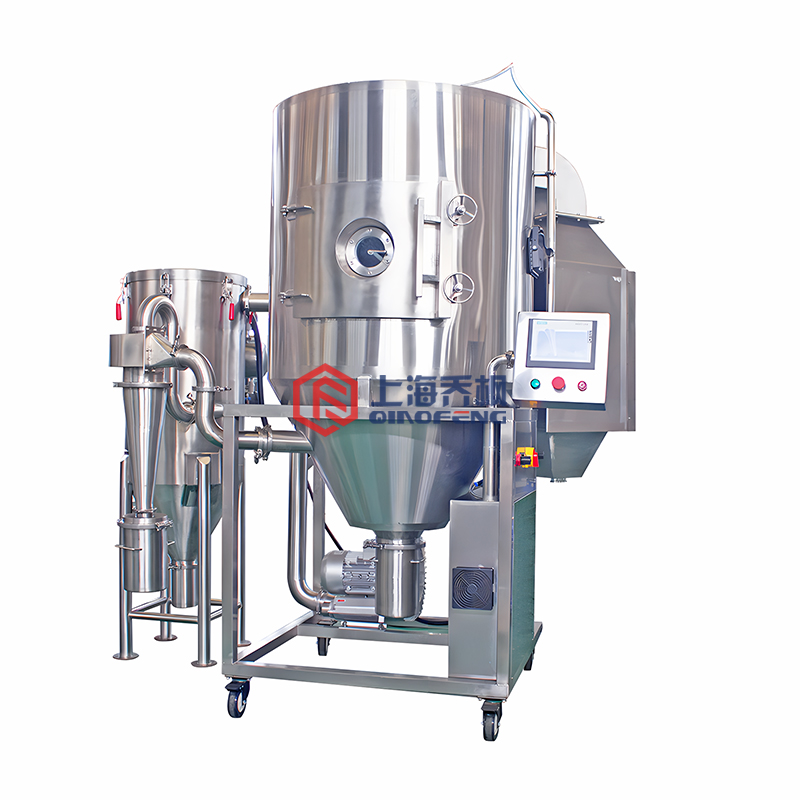

氣流噴霧干燥機 QFN-CX-5噴霧干燥機主要適用于高校、研究所和食品醫藥化工企業實驗室生產微量顆粒粉末，對所有溶液如乳濁液、懸浮液具有廣泛適用性。
適用于對熱敏感性物的干燥如生物制品、生物農藥、酶制劑等。因?yàn)樗鶉姵龅奈锪现皇窃趪姵伸F狀時才受到高溫且是瞬間受熱，所以這些活性材料在干燥后仍維持其活性成份不變。
多種應用領域：
飲料、香料和色素、牛奶、蛋制品、植物和蔬菜提取液、制藥合成熱敏物質塑料、聚合物和樹脂、芳香劑、血制品、制陶和超導體生化制品、染料肥皂和洗滌劑、食品、黏合劑、氧化物、骨粉和牙粉等等。
該設備是采用水分蒸發作用的原理去除溶液中含有的溶劑。尤其是適用于大多數熱敏性物料的粉體制備工業。該設備搭配了袋式除塵裝置，安全環保可靠。
二、主要特點：
1、選用喬楓研發的氣流霧化器。結構緊湊；
2、選用光學觀察窗，配合照明燈可全程觀察生產流程；
3、采用托底支架，設備主體材質為SUS304不銹鋼，堅固耐用；
4、干燥塔頂采用高性能蝸殼結構，自然采風更穩定；
5、采用電加熱熱源，瞬時升溫，熱損失少，生產效率可大幅提升；
6、快速裝配管道，安裝簡單，清理方便，去除污漬無死角；
7、獨立動力柜，電控系統支持非標定制；（可選配西門子）
8、一鍵式開機，支持380V大功率用電保護，安全有保障；
9、全新4芯袋式除塵器，進口袋芯，搭配高韌性骨架，除塵效果好；
10、輸料系統、霧化系統、加熱系統、電控系統，除塵系統均為模塊化設計，安裝快捷，密封性好。
三、產品參數
| 氣流噴霧干燥機型號 |
QFN-CX-5 |
|
水分蒸發量 |
5KG/h |
|
樣品進料量 |
80ml |
|
干燥室直徑 |
φ800 |
|
干燥塔高度 |
φ800 |
|
霧化結構 |
霧化系統（QFN-E-NZI1VER2018-1A） |
|
電控系統 |
喬楓氣流霧化系統專用（QFN-CX-VER2018-1A） |
|
進風溫度（℃） |
260 |
|
電控配件標準 |
維控電控模組 |
|
其他電控配件 |
正太電控配件 |
|
與物料接觸部分 |
SUS304 |
|
定制部分 |
裝配袋式除塵器（4芯） |
|
設備保修 |
3年 |
|
加熱器容量 |
15KW |
|
[引風機功率（KW），風量（m3/h）] |
[1.5,250] |
|
[壓縮機功率（KW）,風量（L/h）] |
[0.58,108] |
|
電力（裝機容量） |
18KW |
|
保溫材料 |
50mm玻璃纖維保溫棉 |
|
外形尺寸（L×W×H） |
1600×1400×1800 |
|
安裝重量（參考） |
300KG |
|
動力電源 |
380V |
注：水分蒸發量以進風溫度250℃為準。
四、可選配：
1、電動/氣動頂升結構，可實現干燥塔頂蓋上升、下降操作。可節省清理時間；
2、可選配塔底震打裝置，可清理或收集塔底積料。
3、可選用進口品牌電控系統（如西門子），控制能力強，支持程序在線升級等功能
4、可選配溫濕度傳感器，實時濕度檢測裝置，直觀反映干燥流程中的濕度變化情況；氣體溫濕度采樣點設置在煙氣系統后及粉塵回收裝置后，氣體直接輸送至于探頭采樣分析，可以自動進行在線采樣。
5、可選配塔壁吹掃裝置，清掃塔內積料。
6、可選配轉子流量計。
7、可預留其他氣體接口（如氮?dú)猓?
8、可接干風裝置提高干燥效率。
